GAV 8000 electronic 自動鉚接設備

工作范圍

■ 適用于直徑為? 2.4mm到? 6.4mm的鋁制和銅制抽芯鉚釘

■ 適用于直徑最大為? 6mm的鋼制抽芯鉚釘

■ 適用于直徑最大為? 5mm的不銹鋼抽芯鉚釘

■ 適用于法蘭型釘頭直徑最大為?11.4mm的抽芯鉚釘

■ 適用于鉚體長度超過30mm的抽芯鉚釘

■ 最大拉力 12,000 N（6 bar）

生產率和節能

■ 每年安裝量約500,000個抽芯鉚釘（根據德國市場數據），具有良好的成本效益

■ 與標準抽芯鉚釘安裝工具相比，可節省50%的時間和成本

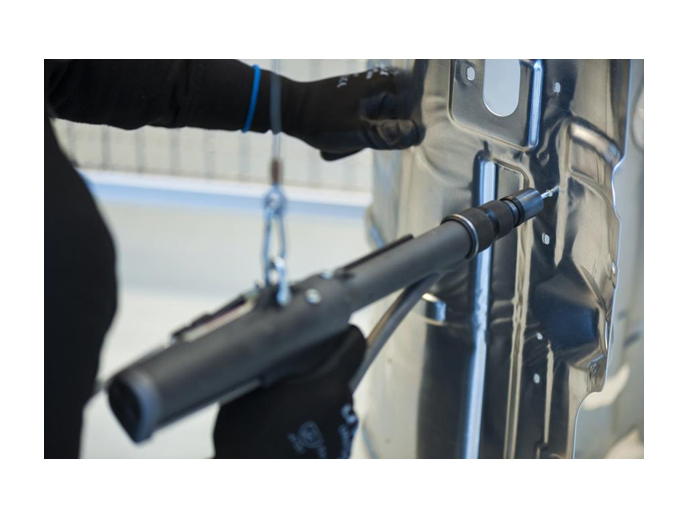

■ 鉚釘槍采用長度高達5.0m（標準長度為3.75m）的軟管管路，因此具有較大的工作半徑

■ 人員無需培訓就可操作

■ 可方便地加裝到全自動生產系統中

■ 每分鐘最多可安裝40個抽芯鉚釘

系統介紹

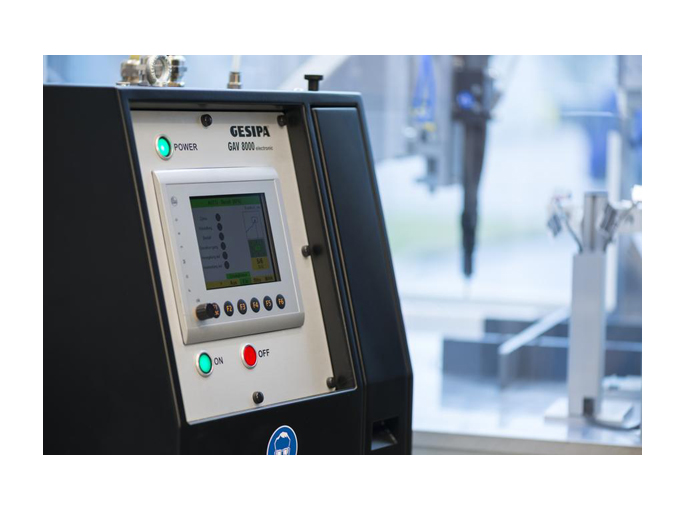

■ 電子控制系統

■ 帶有導航、功能鍵，直觀的引導菜單

■ 功能顯示

■ 維護顯示和簡單的故障診斷

■ 可根據客戶具體要求更改軟件

■ 利用真空裝置收集廢棄釘芯

■ 可選擇彈簧加載觸發系統

■ 可加裝到系統中，也可單獨操作

■ 可使用帶可編程控制系統(SPD)接口的外部存儲

自動鉚接設備GAV HF 用于高強度抽芯鉚釘的全自動鉚接設備

工作范圍

■ 適用于直徑為? 4.8mm至? 8.0mm的所有材料的抽芯鉚釘

■ 適用于鉚體長度高達35mm的抽芯鉚釘

■ 適用于鉚釘頭直徑最大為? 19mm的抽芯鉚釘

■ 適用于釘芯直徑最大為? 5.5mm的抽芯鉚釘

■ 拉力高達25,000 N(6 bar時)

優點

■ 輸送桶帶有注液位

■ 防震增壓器連接

■ 使用傳感器多重監測抽芯鉚釘槍

■ 使用8位色顯示屏進行工業控制

■ 在全自動生產系統中時，輸送距離最大可達25m

■ 電子系統控制

■ 帶有導航和功能鍵，直觀的引導菜單

功能顯示

■ 維護顯示和簡單的故障診斷

■ 可根據客戶具體要求更改軟件

■ 是無需任何過程監測功能應用的理想之選

■ 利用真空系統清理釘芯

■ 可選配表面接觸觸發器

■ 可加裝到系統中，也可單獨操作

■ 可使用帶可編程控制系統(SPD)接口的外部存儲
